FSL型軸向型復式拉桿補償器
FSL型軸向型復式拉桿補償器

產品簡介:

我廠生產的軸向型復式拉桿補償器,是集國內外同類產品的成功經驗,潛心研究出的一種工藝先進,安裝使用方便的管道設備。其中大中口徑的軸向型復式拉桿補償器是我公司的拳頭產品之一,尤其在設計和生產軸向型復式拉桿補償器方面,在國內外已處于絕對領先水平。

銷售熱線:
13679111256

產品介紹

名稱:FSL型軸向型復式拉桿補償器
我廠生產的軸向型復式拉桿補償器,是集國內外同類產品的成功經驗,潛心研究出的一種工藝先進,安裝使用方便的管道設備。其中大中口徑的軸向型復式拉桿補償器是我公司的拳頭產品之一,尤其在設計和生產軸向型復式拉桿補償器方面,在國內外已處于絕對領先水平。

產品特點

用途:FSL型軸向型復式拉桿波紋補償器結構簡單,補償量大,一般使用于低疲勞次數,需大補償量的管線。

型號: DN32-DN3000,壓力級別0.1Mpa-2.5Mpa
連接方式: 1、法蘭連接 2、接管連接
產品軸向補償量:72mm-500mm

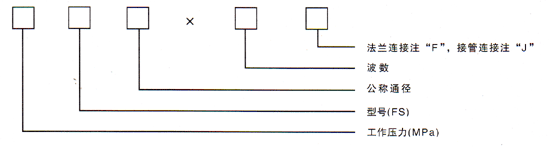

一、型號示例:


舉例:0.6FSL200×12J
表示:工作壓力為0.6MPa,通徑DN=200mm,波數為12,接管連接的復式拉桿波紋補償器。
二、應用說明:
1、復式拉桿波紋補償器,結構簡單、補償量大,一般使用于低疲勞次數,需大補償量的管線。
2、樣本中所給補償量均為疲勞破壞次數1000次下的軸向補償量。
3、法蘭連接按機標JB81-59供貨,也可根據用戶要求按國標、化標或其它標準供貨。
三、對固定支座的作用力:
壓力推動:Fp=100·P·A     。∟)
軸向彈力:Fx=f·Kx·X      。∟)
式中:P: 高工作壓力或高試驗壓力   MPa;
A: 有效面積(查樣本)       平方米;
Kx: 補償器軸向剛度        N/mm;
X: 補償器使用的軸向補償量     mm
f: 系數,當補償器進行預變形時,f為1/2,當補償器不進行預變形時,f取1。

產品性能

FSL型軸向型復式拉桿補償器數據

公稱通徑 型號 補償量 鋼度(N/mm) 有效面積
(cm 2 )
徑向大尺寸
(mm)
接管端口尺寸
(Φ×δ)
保護套外徑
(mm)
總長(L)(mm)
軸向Xo 橫向Yo 角向θo/度 軸向Kx 橫向Ky 角向KQN-m/度 法蘭 接管
32 QM BW1.0/32×8 J 7 441 16 Φ38×3.5 186 280
JZ F 7 1.28 ±4 441 774 2 225 164
QM BW1.0/32×16 J 14 220 16 186 321
JZ F 14 5.1 ±8 221 97 1 225 216
40 QM BW1.0/40×8 J 10 318 23 Φ45×3.5 224 289
JZ F 10 1.5 ±4 318 696 2 244 219
QM BW1.0/40×16 J 19 158 23 224 334
JZ F 19 6.1 ±8 158 87 1 244 219
50 QM BW1.0/50×8 J 12 635 37 Φ57×3.5 239 306
JZ F 12 2.2 ±4 635 1041 6.4 259 182
QM BW1.0/50×16 J 24 318 37 239 372
JZ F 24 8.9 ±8 318 130 3.2 259 247
65 QM BW1.0/65×8 J 18 423 55 Φ73×4 250 322
JZ F 18 3.4 ±5.3 423 699 6.5 270 200
QM BW1.0/65×12 J 28 282 55 250 362
JZ F 28 6.5 ±8 282 243 4.3 270 240
80 QM BW1.0/80×8 J 29 358 81 Φ89×4 264 366
JZ F 29 6.4 ±6.4 358 401 8.1 284 244
QM BW1.0/80×10 J 37 286 81 264 390
JZ F 37 10 ±8 286 205 6.4 284 274
100 QM BW1.0/100×6 J 33 417 121 Φ108×4 284 345
JZ F 33 2.9 ±4.8 417 1206 16.2 304 223
QM BW1.0/100×10 J 54 250 121 284 409
JZ F 54 8 ±8 250 260 9.7 304 287
125 QM BW1.6/125×5 J 35 409 180 Φ133×4 314 342
JZ F 35 2.5 ±4.4 409 4110 47 334 216
QM BW1.6/125×9 J 63 227 180 314 414
JZ F 63 8.1 ±8 227 705 26.1 334 288
150 QM BW1.6/150×5 J 45 456 257 Φ159×4.5 344 367
JZ F 45 3.3 ±5 456 3273 49 364 238
QM BW1.6/150×8 J 71 285 257 344 427
JZ F 71 8.3 ±8 285 813 30.7 364 302
200 QM BW1.6/200×4 J 56 480 479 Φ219×6 422 392
JZ F 56 4.5 ±5.3 480 3823 64.2 442 248
QM BW1.6/200×6 J 84 320 479 422 426
JZ F 84 10 ±8 320 1130 42.8 442 302
250 QM BW1.6/250×4 J 53 930 769 Φ273×8 487 379
JZ F 53 4.6 ±5.2 930 5630 196 507 393
QM BW1.6/250×6 J 80 620 769 487 399
JZ F 80 10.4 ±7.8 620 1668 131 507 393
300 QM BW1.6/300×4 J 57 1253 1105 Φ325×8 542 467
JZ F 57 5.8 ±5 1253 6479 365.7 562 366
QM BW1.6/300×6 J 85 835 1105 542 565
JZ F 85 13 ±7.5 835 1920 244 562 464
350 QM BW1.6/350×4 J 64 1265 1367 Φ377×10 602 492
JZ F 64 6.6 ±5 1265 6301 465 622 397
QM BW1.6/350×6 J 97 843 1367 602 604
JZ F 97 14.8 ±7.5 843 1873 310 622 509
400 QM BW1.6/400×4 J 65 1373 1611 Φ426×10 680 518
JZ F 65 5.8 ±4.6 1373 8832 608 700 412
QM BW1.6/400×6 J 97 915 1611 680 628
JZ F 97 13 ±6.9 915 2609 405 700 522
