CF型單法蘭松套傳力接頭
CF型單法蘭松套傳力接頭

產品簡介:

松套傳力接頭是在法蘭松套補償接頭的基礎上增設法蘭短管及傳力螺桿而成,次類型的補償接頭與松套補償接頭和松套限位補償接頭不同的是它的補償量是指在安裝及拆卸過程中的調節量,一旦將所有的螺母擰緊,它是剛性連接的,可以傳遞軸心力,從而保護閥門、泵等設備。



銷售熱線:
13679111256

產品介紹

名稱:CF型單法蘭松套傳力接頭
CF型單法蘭松套傳力接頭公稱通經:DN50-DN3200
CF型單法蘭松套傳力接頭工作壓力:0.6-1.6MPA
CF型單法蘭松套傳力接頭使用介質:水、污水
CF型單法蘭松套傳力接頭密封材料:NBR
CF型單法蘭松套傳力接頭制造標準:GB12465-2007

產品特點

性能特點:

松套傳力接頭是在法蘭松套補償接頭的基礎上增設法蘭短管及傳力螺桿而成,次類型的補償接頭與松套補償接頭和松套限位補償接頭不同的是它的補償量是指在安裝及拆卸過程中的調節量,一旦將所有的螺母擰緊,它是剛性連接的,可以傳遞軸心力,從而保護閥門、泵等設備。
傳力接頭是泵、閥門等設備與管道連接的新產品,通過全螺栓把它們連接起來,使其成為一個整體,并有一定的位移量,這樣就可以在安裝維修時,根據現場安裝尺寸進行調整,在工作時,可以把軸向推力傳還至整個管道。這樣不僅提高工作效率,而切對泵、閥們等設備起到一定保護作用。
CF型單法蘭松套傳力接頭是有松套伸縮接頭和短管法蘭、傳力螺桿等構件組成,它能傳遞被連接件的壓力推力(盲板力)和補償管路誤差,不能吸收軸向位移。重要用于泵、閥門、管路等附件的松套連接。
安裝簡要說明
CF型單法蘭松套傳力接頭適用于一面與法蘭連接,一面與管道焊接。安裝時調節產品兩端與管道或法蘭的安裝長度,安裝和焊接完畢后,對角依次均勻擰緊壓蓋螺栓,使其成為一個整體,并有一定的位移量,方便安裝維修,可根據現場尺寸進行調整。在工作時可以把軸向推力傳遞至整個管道。
傳力接頭分類有:單發蘭松套傳力接頭、雙法蘭松套傳力接頭、可拆式雙法蘭松套傳力接頭。
傳力接頭材質:主要有Q235碳鋼、不銹鋼、鑄鋼、球墨鑄鐵等。不同的用途選用不同的材質和型號。


產品性能

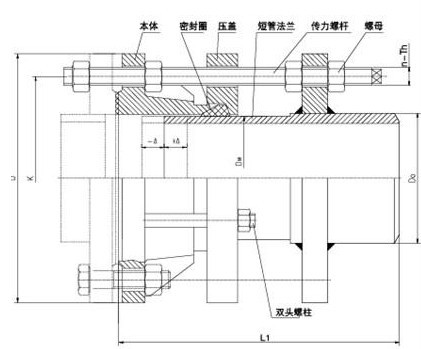

CF型單法蘭松套傳力接頭材料表

序號 名稱 數量 材料
1 本體 1 QT400-15、Q235A、ZG230-450、20
2 密封圈 1 NBR
3 壓蓋 1 QT400-15、Q235A、ZG230-450、20
4 短管法蘭 1 Q235A、20、16Mn
5 螺柱 n Q235A、35、1Cr18Ni9Ti
6 螺母 5n Q235A、20、1Cr18Ni9Ti


CF型單法蘭松套傳力接頭安裝數據表

公稱通徑DN 管子外徑

外形尺寸

法 蘭 連 接 尺 寸

L

△L

0.6MPa

1.0MPa

Dw

D

D1

n-Th

b

D

D1

n-Th

b

65

76

76

400 40 160 130 4-M12 16 185 145 4-M16 20
80 89 89 190 150 4-M16 18 200 160 8-M16 22
100 114 114 210 170 220 180 24
125 140 140 240 200 8-M16 20 250 210 26
150 168 168 265 225 285 240 8-M20
200 219 219 320 280 22 340 295 28
250 273 273 375 335 12-M16 24 395 350 12-M20
300 325 325 420 50 440 395 12-M20 24 445 400 12-M20 28
350 377 377 490 445 26 505 460 16-M20 30
400 426 426 540 495 16-M20 28 565 515 16-M24 32
450 480 480 595 550 615 565 20-M24 32
500 530 530 645 600 20-M20 30 670 620 34
600 630 630 440 755 705 20-M24 780 725 20-M27 36
700 720 720 860 810 24-M24 32 895 840 24-M27 40
800 820 826 600 60 975 920 24-M27 34 1015 950 24-M30 44
900 920 926 1075 1020 24-M27 36 1115 1050 28-M30 46
1000 1020 1026 1175 1120 28-M27 1230 1160 28-M33 50
1200 1220 1226 620 1405 1340 32-M30 40 1455 1380 32-M36 56
1400 1420 1428 1630 1560 36-M33 44 1675 1590 36-M39 62
1600 1620 1628 630 1830 1760 40-M33 48 1915 1820 40-M4 68
1800 1820 1828 2045 1970 44-M36 50 2115 2020 44-M45 70
2000 2020 2030 650 2265 2180 48-M39 54 2325 2230 48-M45 74
2200 2220 2230 2475 2390 52-M39 60 2550 2440 52-M52 80
2400 2420 2430 2685 2600 56-M39 62 2760 2650 56-M52 82
2600 2620 2630 750 80 2905 2810 60-M45 64 2960 2850 60-M52 88
2800 2820 2830 3115 3020 64-M45 68 3480 3070 64-M52 94
3000 3020 3030 3315 3220 68-M45 70 3405 3290 68-M56 100
